Kliny ustawcze

Precyzyjne poziomowanie maszyn CNC i obrabiarek — fiksatory, buty klinowe do przemysłu i kontroli jakości.

Kliny poziomujące Bilz

Kliny ustawcze Bilz to precyzyjne narzędzia do poziomowania maszyn w przemyśle, badaniach i kontroli jakości. Fiksatory do maszyn (buty klinowe, fiksy) zapewniają stabilne, powtarzalne i precyzyjne ustawienie obrabiarek nawet przy bardzo dużych obciążeniach.

System klinowy pozwala na płynną regulację wysokości z precyzją do 0,02 mm/m. Różne warianty wyposażenia (A–F) umożliwiają dopasowanie klina do konkretnego zastosowania — od montażu bez wibroizolacji po pełną izolację drgań z matami antywibracyjnymi.

Kliny ustawcze poziomujące Bilz PKA - fiksatory do maszyn CNC
Serie produktów

Serie klinów ustawczych

Kliny w wersjach stalowych i aluminiowych — przykręcane do maszyny lub kotwione do podłoża, z kompensacją różnic kątowych.

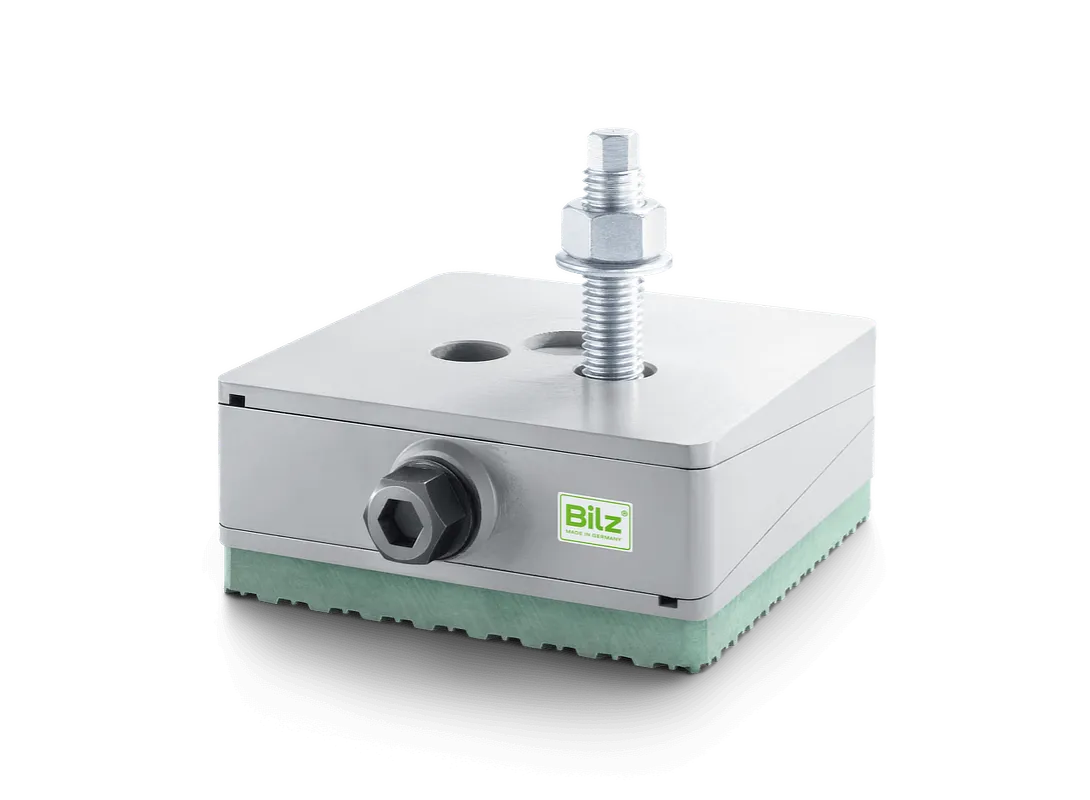

Klin ustawczy Bilz PKA - standardowy klin poziomujący

Seria PKA

Do maszyn o dużej sile naporu (poziomej), wymagających sztywnego połączenia z łożem maszyny.

Zobacz szczegóły →

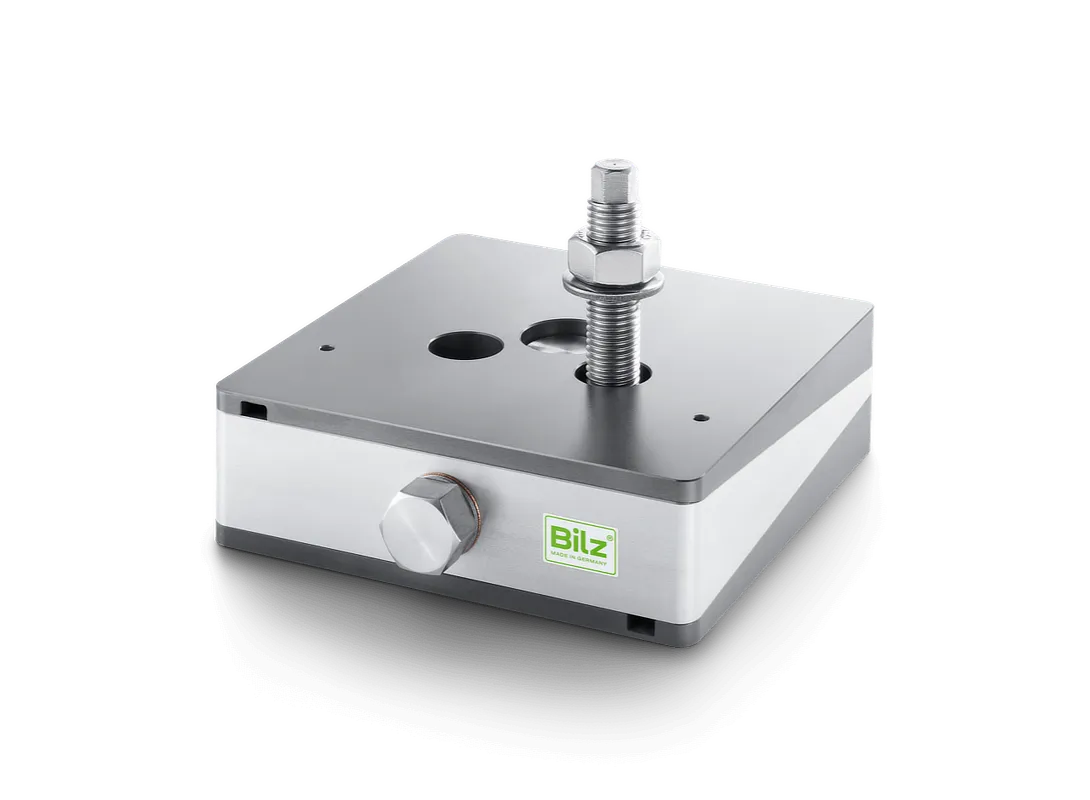

Klin ustawczy Bilz PKA-AL - klin aluminiowy

Seria PKA-AL

Łatwo regulowany klin aluminiowy o bardzo dobrej odporności na zużycie. Szczególnie do zastosowań EMC i pomieszczeń czystych; przykręcany do łoża maszyny.

Zobacz szczegóły →

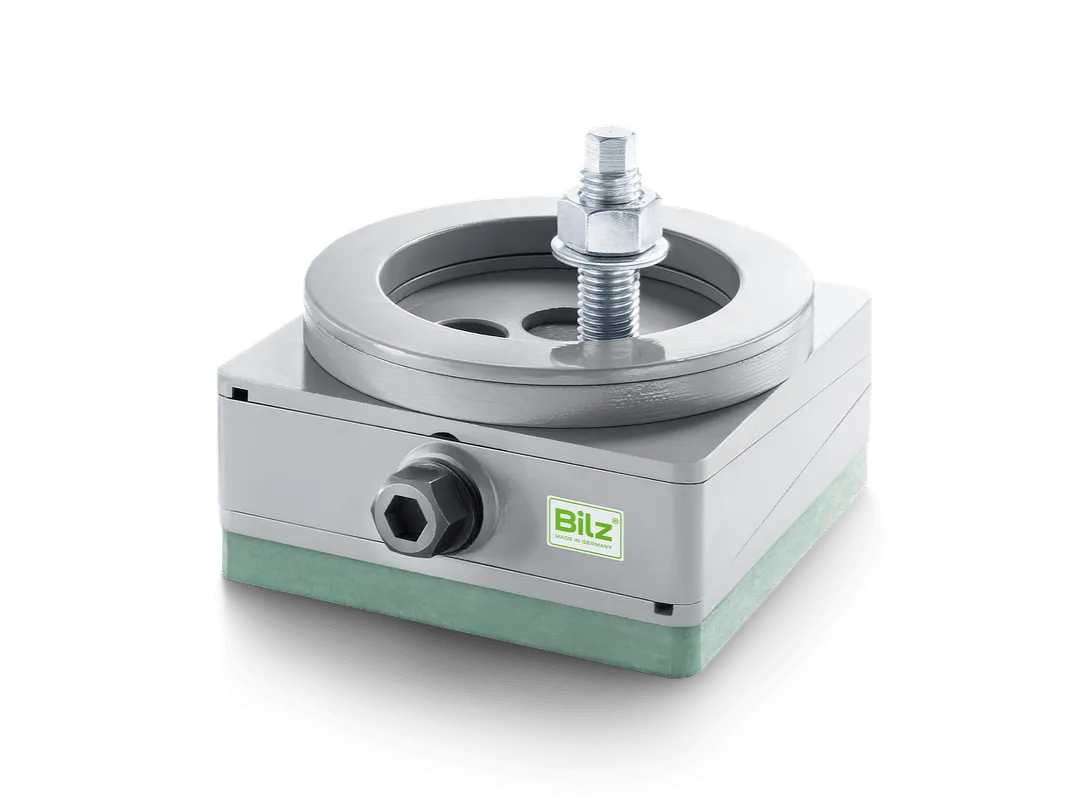

Klin ustawczy Bilz PKAK - przykręcany z kompensacją różnic kątowych

Seria PKAK

Przykręcany do łoża maszyny, z kompensacją różnic kątowych — szczególnie do maszyn o wysokich wymaganiach geometrycznych.

Zobacz szczegóły →

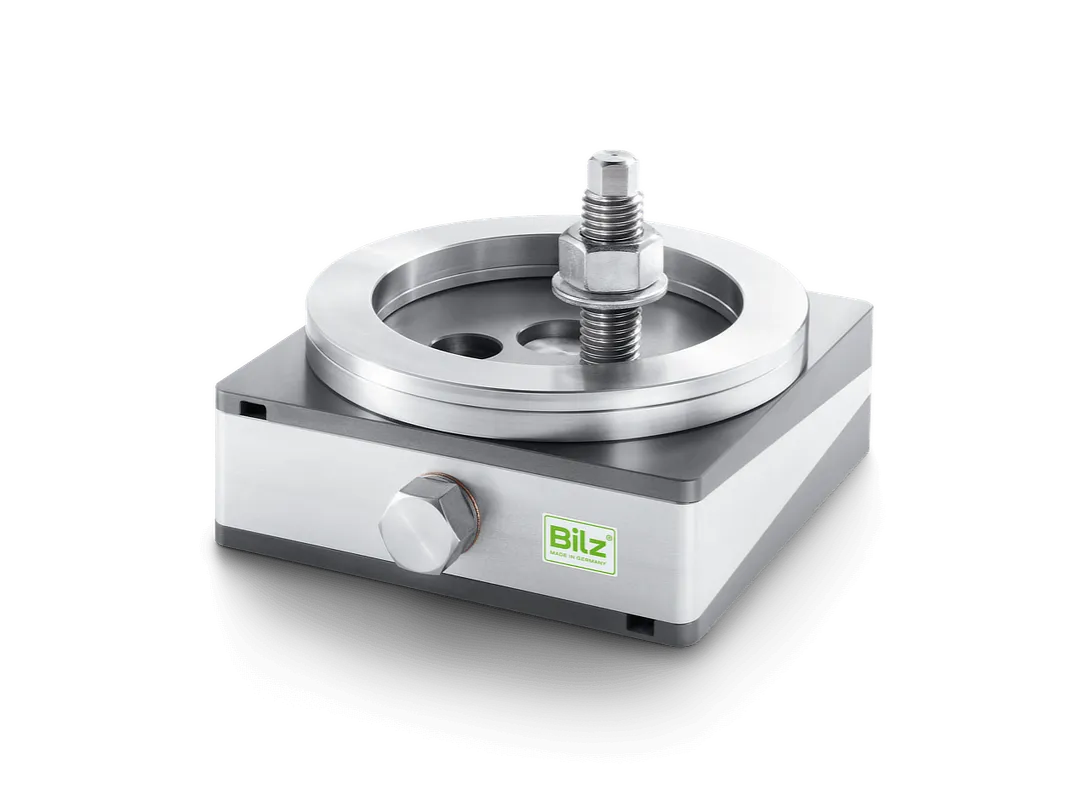

Klin ustawczy Bilz PKAK-AL - aluminiowy, przykręcany z kompensacją kątową

Seria PKAK-AL

Łatwo regulowany klin aluminiowy o bardzo dobrej odporności na zużycie (EMC, pomieszczenia czyste); przykręcany do łoża maszyny, z kompensacją różnic kątowych.

Zobacz szczegóły →

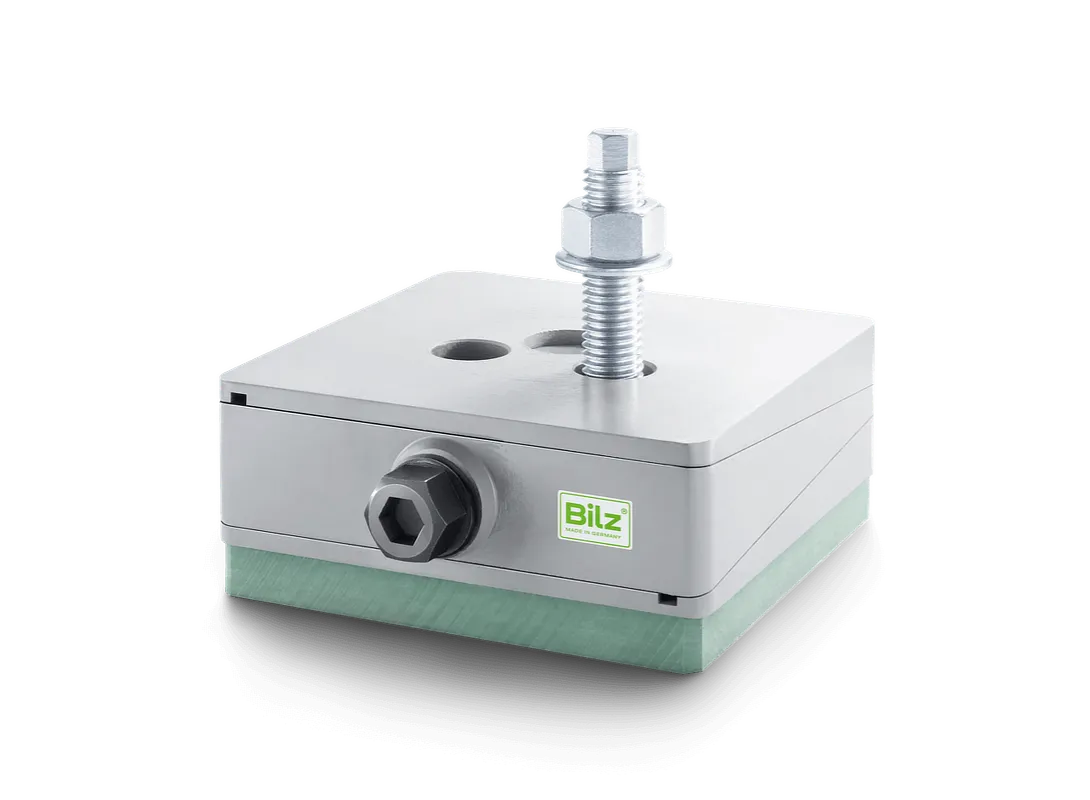

Klin ustawczy Bilz PKD - kotwiony do podłoża

Seria PKD

Do maszyn, które ze względu na niekorzystne położenie środka ciężkości i małą własną sztywność muszą być kotwione do podłoża.

Zobacz szczegóły →

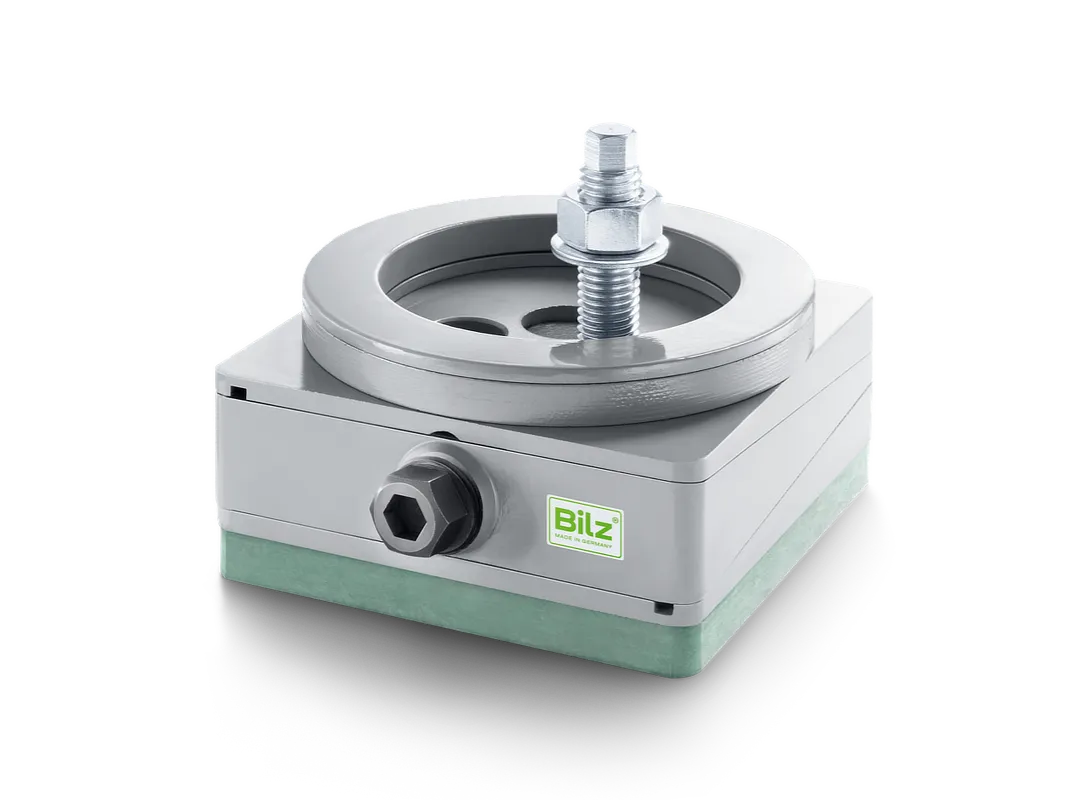

Klin ustawczy Bilz PKDK - kotwiony do podłoża z kompensacją kątową

Seria PKDK

Kotwiony do podłoża, z kompensacją różnic kątowych — do maszyn o wysokich wymaganiach geometrycznych.

Zobacz szczegóły →

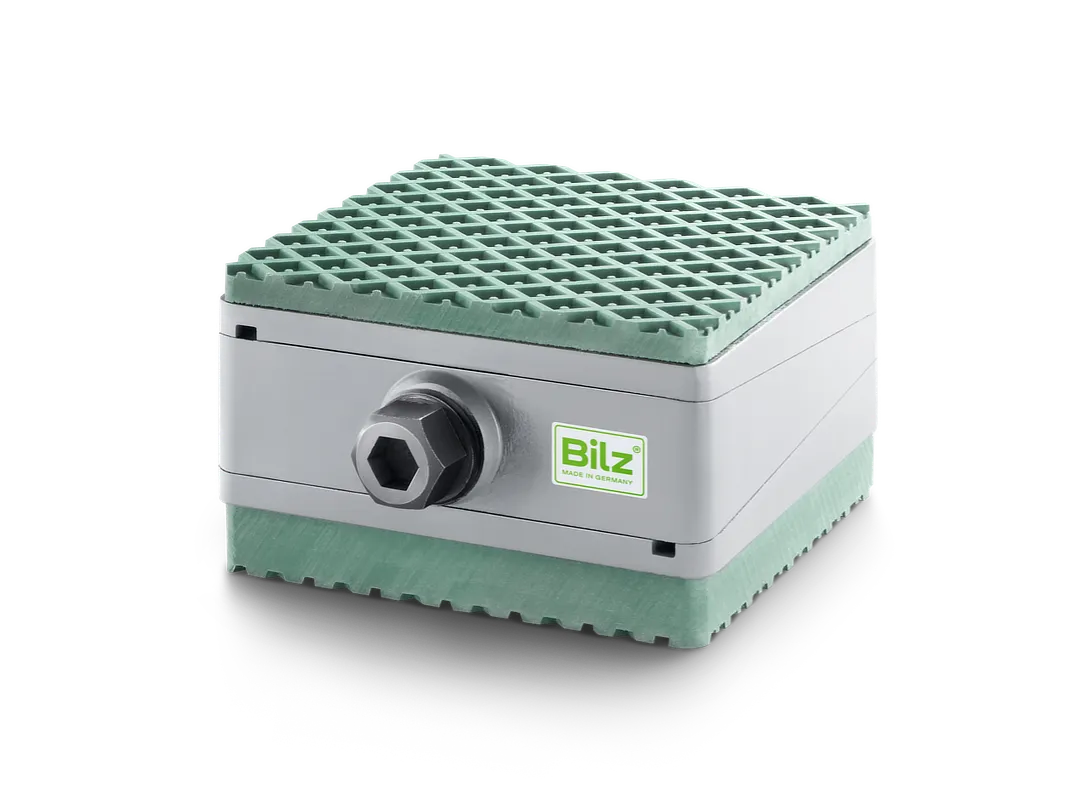

Klin ustawczy Bilz PK - klin kompaktowy

Seria PK

Specjalnie do maszyn bez otworu montażowego w łożu maszyny.

Zobacz szczegóły →
Wyposażenie

Warianty wyposażenia klinów

Każdy klin dostępny jest w różnych wariantach wyposażenia płyt — kombinacja płyty górnej (antypoślizgowej) i dolnej (izolacyjnej lub antypoślizgowej) zależnie od zastosowania.

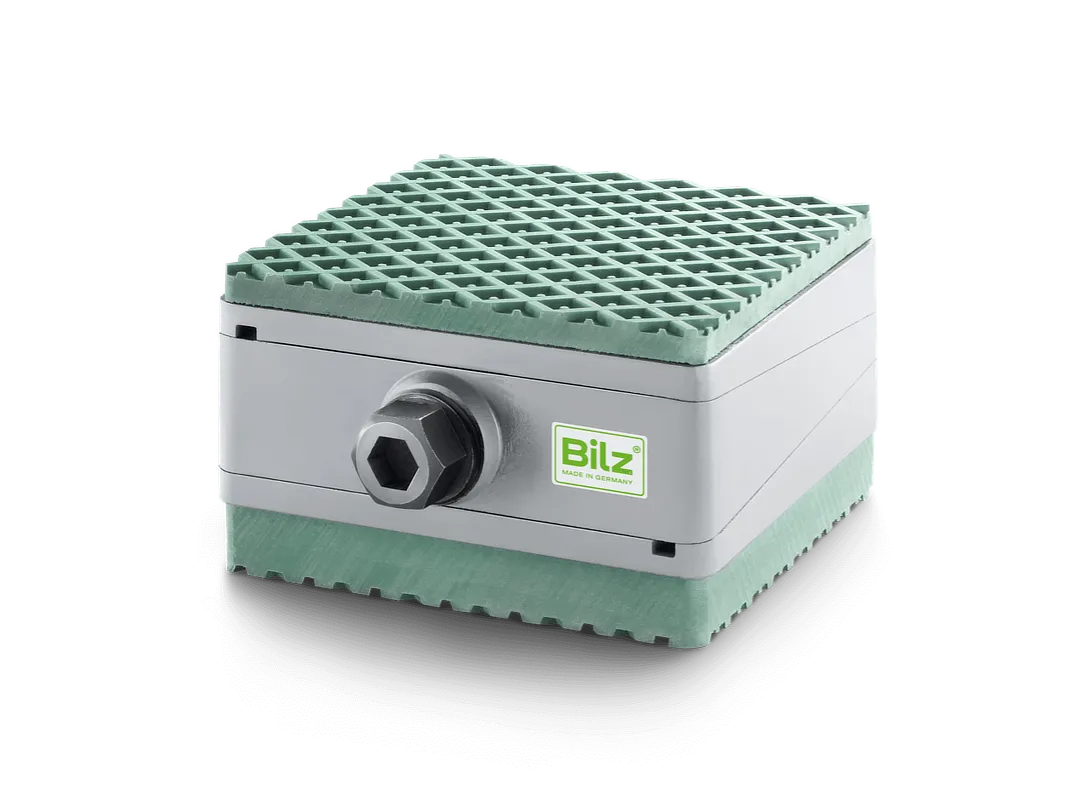

Wyposażenie klina A - płyta antypoślizgowa BR7-1 i izolacyjna B4-1

Wyposażenie A

Uniwersalna — do maszyn narzędziowych i wtryskarek, zwłaszcza o dużych składowych poziomych. Bardzo wysoka odporność na poślizg. Góra: płyta antypoślizgowa BR7-1, dół: płyta izolacyjna B4-1.

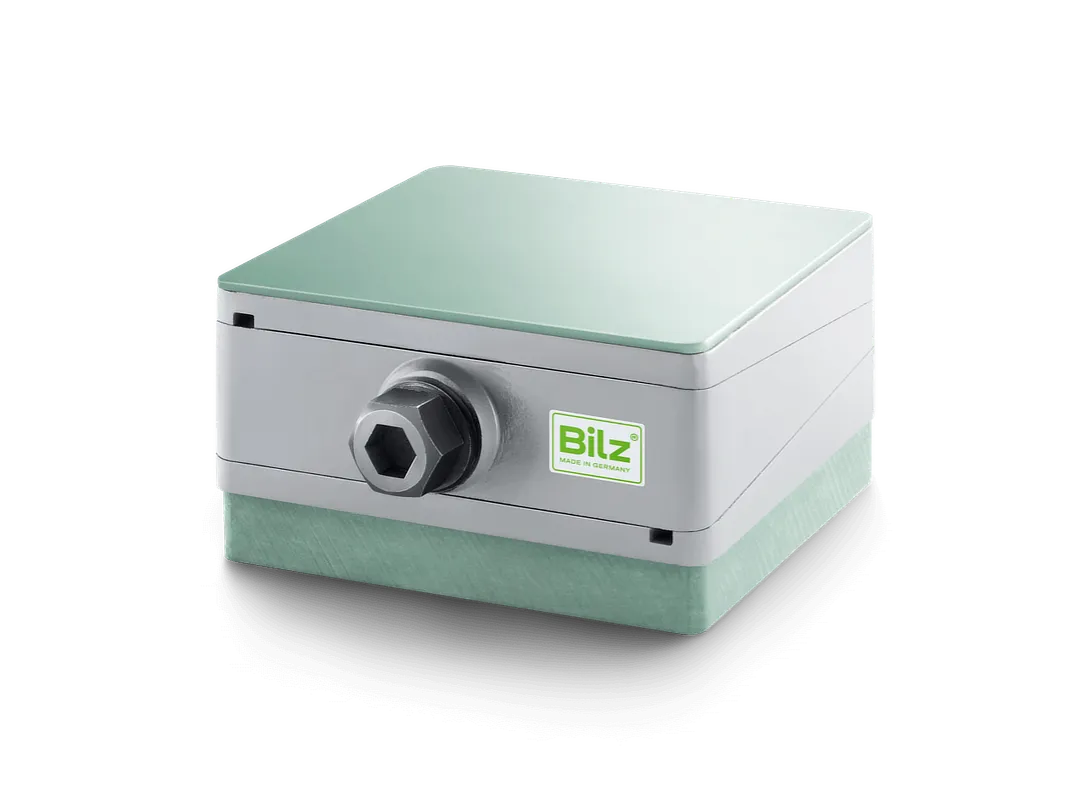

Wyposażenie klina B - płyta antypoślizgowa BS i izolacyjna B0

Wyposażenie B

Do tokarek CNC, szlifierek, wiertarko-frezarek, centrów obróbczych i linii transferowych. Góra: płyta antypoślizgowa BS, dół: płyta izolacyjna B0.

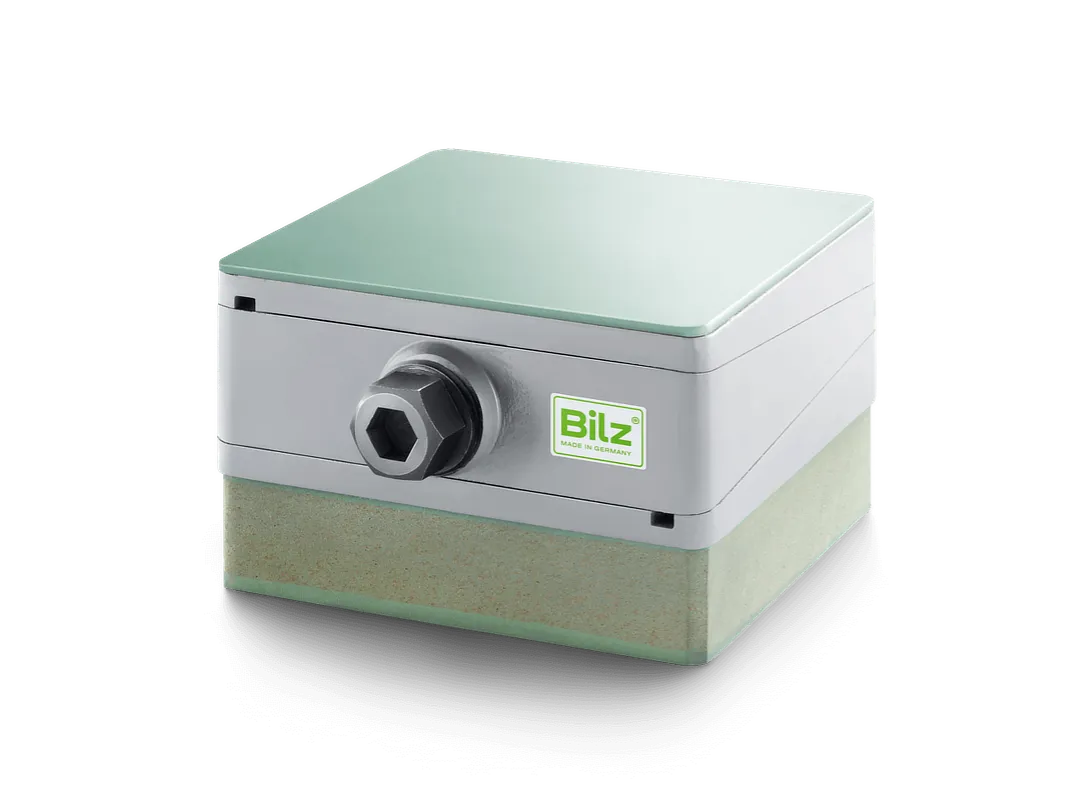

Wyposażenie klina C - płyta antypoślizgowa BS i izolacyjna B32

Wyposażenie C

Wysoce skuteczna izolacja drgań, szczególnie przy posadowieniu piętrowym (na stropach). Góra: płyta antypoślizgowa BS, dół: płyta izolacyjna B32.

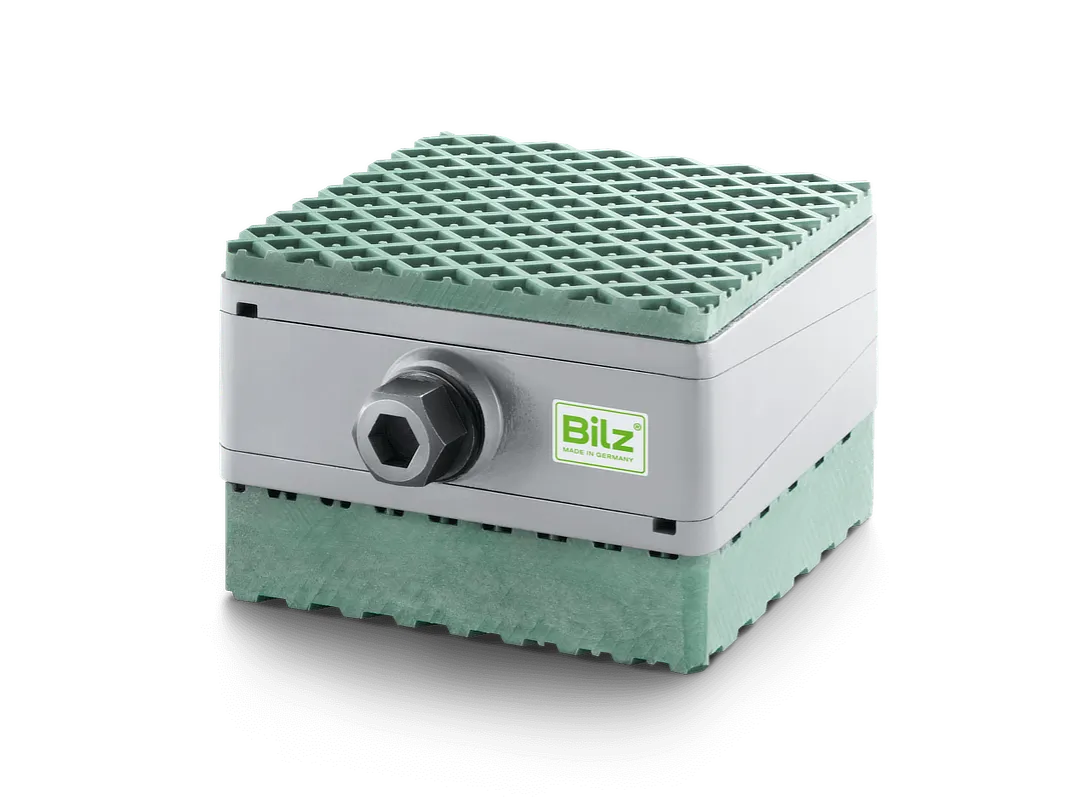

Wyposażenie klina D - płyta antypoślizgowa BR7-1 i izolacyjna B5

Wyposażenie D

Do maszyn o ekstremalnie dużych siłach dynamicznych — pras, wykrawarek, nożyc. Góra: płyta antypoślizgowa BR7-1, dół: płyta izolacyjna B5.

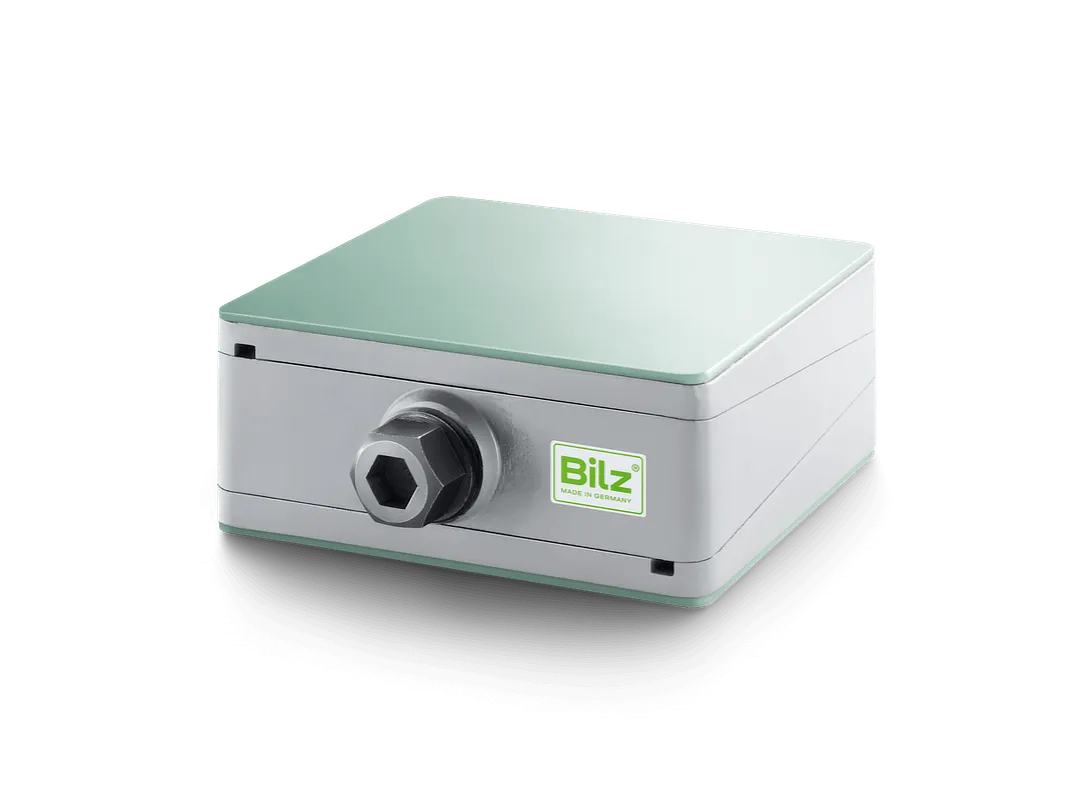

Wyposażenie klina E - płyty antypoślizgowe BS góra i dół

Wyposażenie E

Do maszyn, które nie wymagają izolacji drgań. Dobre sprzężenie cierne dzięki płytom antypoślizgowym i bardzo niska wysokość zabudowy. Góra i dół: płyty antypoślizgowe BS.

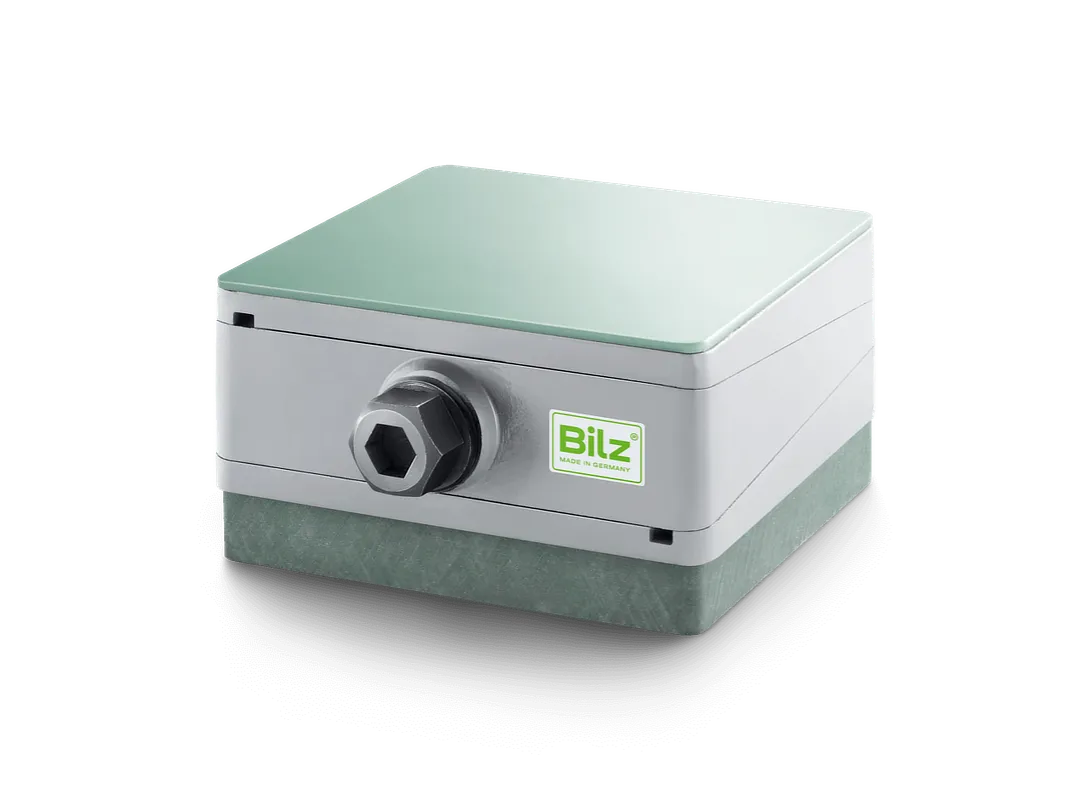

Wyposażenie klina F - płyta antypoślizgowa BS i izolacyjna B6

Wyposażenie F

Do ekstremalnie wysokich obciążeń, przy bardzo wysokiej stałości poziomu. Góra: płyta antypoślizgowa BS, dół: płyta izolacyjna B6.

Zastosowania

Gdzie stosować kliny ustawcze?

Obrabiarki precyzyjne

Poziomowanie obrabiarek precyzyjnych — centra obróbkowe 5-osiowe, szlifierki, wytaczarki. Fiksatory zapewniają stabilność i powtarzalność ustawienia.

Kontrola jakości QM

Kliny ustawcze do maszyn w działach kontroli jakości. Precyzyjne poziomowanie maszyn pomiarowych współrzędnościowych 3D i skanerów optycznych.

Utrzymanie ruchu

Kliny ustawcze do szybkiego poziomowania i wymiany maszyn w utrzymaniu ruchu na hali produkcyjnej. Regulacja pod obciążeniem, bez konieczności kotwienia do fundamentu.

Ciężkie maszyny

Kliny kotwione do podłoża (PKD / PKDK) do pozycjonowania ciężkich maszyn o niekorzystnym położeniu środka ciężkości. Pewne zakotwienie i precyzyjne poziomowanie pod obciążeniem.

Informacje techniczne

Informacje ogólne i wskazówki

Charakterystyka klinów ustawczych

Kliny ustawcze (precyzyjne buty klinowe) Bilz do izolacji drgań i dźwięków materiałowych dzięki dużej powierzchni podparcia zapewniają optymalne podparcie i usztywnienie łoża maszyny.

  • precyzyjne poziomowanie pod obciążeniem,
  • wersje: wolnostojące, przykręcane do łoża maszyny lub kotwione przelotowo do fundamentu.

Potrzebujesz dobrać kliny ustawcze?

Pomożemy wybrać odpowiednią serię, rozmiar i wyposażenie klinów do Twoich maszyn.

→ Skontaktuj się

Kliny ustawcze poziomujące Bilz — fiksatory do maszyn i obrabiarek

Kliny ustawcze poziomujące Bilz to precyzyjne narzędzia do poziomowania maszyn CNC w kontroli jakości QM i utrzymaniu ruchu. Fiksatory do maszyn jako buty klinowe (fiksy) do obrabiarek precyzyjnych zapewniają stabilne i powtarzalne pozycjonowanie. Kliny poziomujące, kliny niwelujące, kliny ustawcze do maszyn CNC — pełna oferta w jakości Made in Germany.

W ofercie dostępne są serie PKA, PKAK, PKD, PKDK oraz PK — w wersjach stalowych i aluminiowych (AL). Każda seria dostępna z wyposażeniem od A do F: od montażu bezpośredniego po pełną wibroizolację ze stopami poziomującymi i kotwami fundamentowymi. Buty poziomujące Bilz — oficjalny przedstawiciel w Polsce: firma EKKON z Olsztyna.
