Elementy poziomujące

Stabilizacja horyzontalna i fiksacja boczna maszyn — niezbędne uzupełnienie wibroizolatorów.

Elementy horyzontalne Bilz

Elementy poziomujące horyzontalne Bilz zapewniają boczną stabilizację maszyn posadowionych na wibroizolatorach. Gdy maszyna stoi na elastycznych elementach wibroizolujących (stopach, wibroizolatorach pneumatycznych), może wymagać dodatkowej fiksacji horyzontalnej — szczególnie przy dynamicznych ruchach stołu lub wrzeciona.

Elementy horyzontalne montowane są bocznie do ramy maszyny i łączą ją z podłożem lub ścianą, zapobiegając przesuwaniu się maszyny. Jednocześnie nie ograniczają pionowej wibroizolacji — maszyna pozostaje izolowana od drgań w kierunku pionowym.

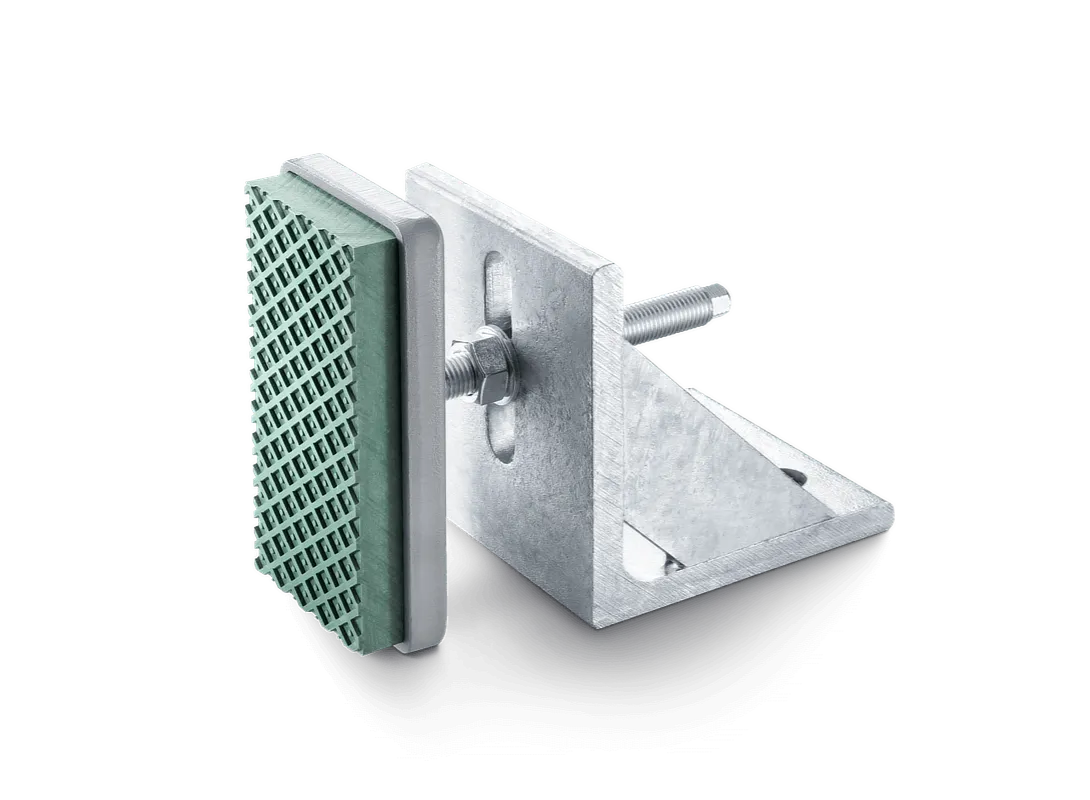

Elementy poziomujące horyzontalne Bilz - fiksacja boczna maszyn

Cechy produktu

Zalety elementów horyzontalnych

Stabilizacja boczna

Zapobiegają przesuwaniu się maszyn posadowionych na wibroizolatorach. Eliminują boczne drgania i ruchy maszyny.

Nie ograniczają wibroizolacji

Konstrukcja pozwala na swobodny ruch pionowy — wibroizolacja w kierunku pionowym pozostaje w pełni skuteczna.

Współpraca z wibroizolatorami

Zaprojektowane do pracy z wibroizolatorami pneumatycznymi BiAir, stopami poziomującymi i innymi produktami Bilz.

Kompaktowa konstrukcja

Niewielkie wymiary umożliwiają montaż nawet w ograniczonej przestrzeni wokół maszyny. Prosta instalacja.

Zastosowania

Gdzie stosować elementy poziomujące?

Obrabiarki z ruchomym stołem

Maszyny CNC z dynamicznymi ruchami stołu roboczego wymagają bocznej stabilizacji, by zapobiec przesuwaniu się maszyny na wibroizolatorach.

Maszyny na wibroizolatorach pneumatycznych

Wibroizolatory pneumatyczne BiAir zapewniają doskonałą izolację pionową, ale przy ciężkich maszynach mogą wymagać dodatkowej fiksacji bocznej.

Maszyny w strefach sejsmicznych

Dodatkowe zabezpieczenie przed bocznymi siłami w lokalizacjach narażonych na wstrząsy i wibracje otoczenia.

Maszyny o wysokim środku ciężkości

Urządzenia o niekorzystnym rozkładzie masy wymagają dodatkowej stabilizacji horyzontalnej dla bezpieczeństwa pracy.

Informacje techniczne

Informacje ogólne i wskazówki

Zastosowanie i budowa

Elementy poziome (horyzontalne) Bilz stosuje się przy maszynach o bardzo dużej poziomej sile naporu lub gdy maszyny ustawione w ciągu muszą być fiksowane bocznie. Jako płyta dociskowa stosowany jest element niwelacyjny Bilz typu BNV, dzięki czemu zachowana jest izolacja drgań. Dostępne w 2 rozmiarach o nośności 16 500 N.

Dane techniczne (warianty)

Rozmiar 1: kątownik stalowy, element niwelacyjny BNVS 115/5, 3 śruby M16 × 150, 2 kołki M16.
Rozmiar 2: kątownik stalowy, element niwelacyjny BNVS 115/5, 4 śruby M20 × 150, 3 kołki M20.
