Mechaniczne systemy poziomowania

Systemy regulacji poziomu MPN

Mechaniczno-pneumatyczne systemy regulacji poziomu Bilz MPN automatycznie utrzymują maszynę w idealnej pozycji horyzontalnej — niezależnie od zmian obciążenia. Gdy ciężki detal zostaje umieszczony na stole obrabiarki, system natychmiast kompensuje ugięcie i przywraca poziom maszyny.

Systemy MPN współpracują z wibroizolatorami pneumatycznymi BiAir i miechami gumowymi FAEBI, tworząc kompletne rozwiązanie: wibroizolacja + automatyczne poziomowanie. Bez potrzeby zasilania elektrycznego — system działa czysto mechanicznie i pneumatycznie.

Mechaniczny system poziomowania Bilz MPN-LCV - automatyczna regulacja poziomu maszyn

Serie produktów

Warianty systemów MPN

Dwie serie dostosowane do różnych typów wibroizolatorów pneumatycznych.

MPN-LCV

Standardowy mechaniczno-pneumatyczny system regulacji poziomu. Dokładność powrotu do poziomu ±0,1 mm (±1/10 mm). Przy skłonności układu do przeregulowania przepływ powietrza można ograniczyć zaworem dławiącym.

Zobacz szczegóły →

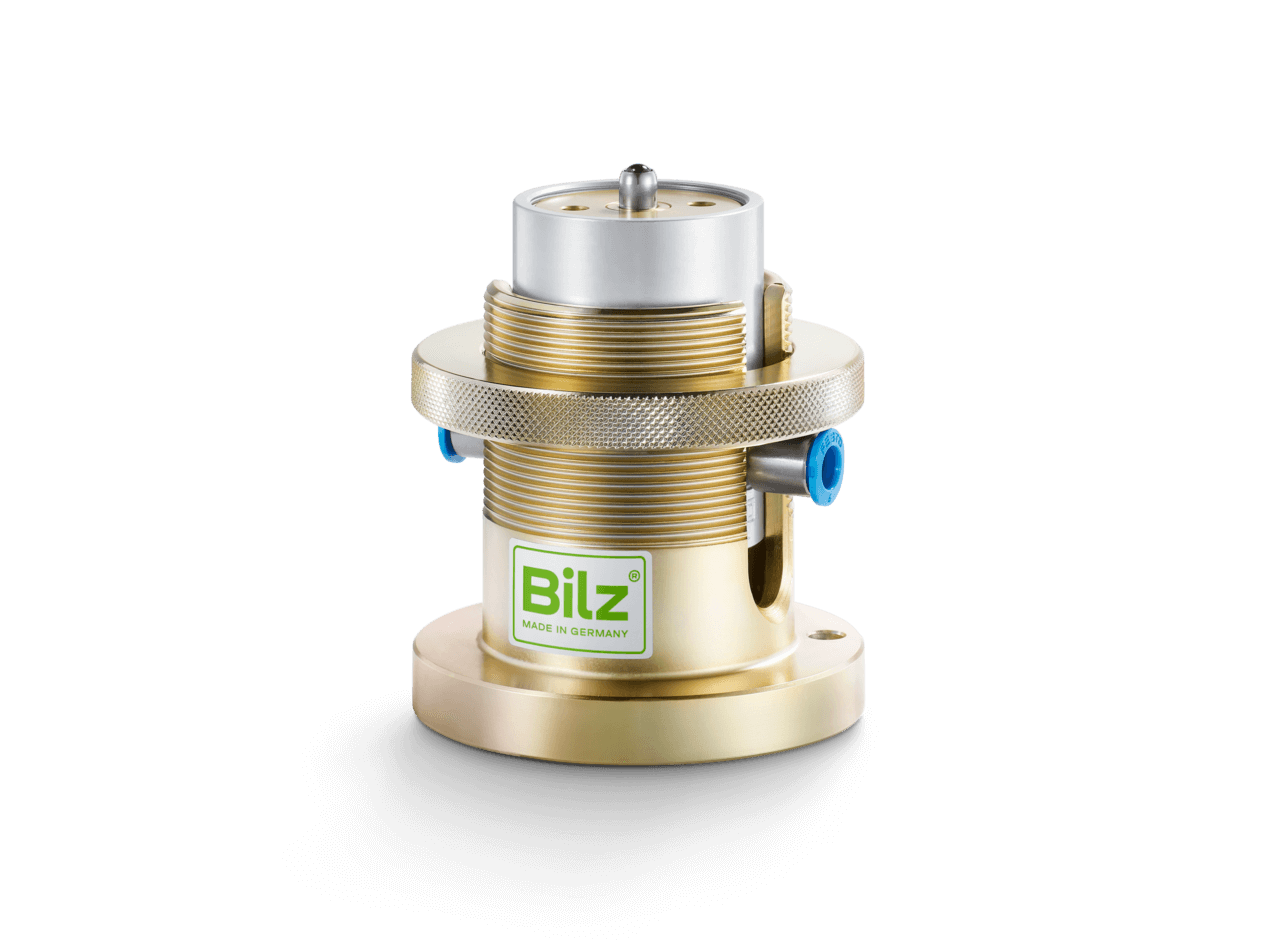

MPN-PVM

Precyzyjny mechaniczno-pneumatyczny system regulacji poziomu o podwyższonej dokładności powrotu do poziomu ±0,01 mm (±1/100 mm). Opcjonalnie również z zaworem dławiącym.

Zobacz szczegóły →

Zalety i zastosowania

Dlaczego automatyczne poziomowanie?

Obrabiarki z ruchomym stołem

Centra obróbkowe CNC z ciężkimi detalami na stole roboczym. System kompensuje zmianę obciążenia przy każdym załadunku i rozładunku.

Brak zasilania elektrycznego

System działa czysto mechanicznie i pneumatycznie — nie wymaga zasilania elektrycznego, okablowania ani sterownika. Bezobsługowy.

Maszyny z dużą zmiennością obciążenia

Tokarki, szlifierki, frezarki z dużymi różnicami masy obrabianych detali. Maszyna zawsze pozostaje wypoziomowana.

Współpraca z BiAir i FAEBI

Bezproblemowa integracja z wibroizolatorami pneumatycznymi Bilz. Kompletny system: wibroizolacja + automatyczne poziomowanie.

Informacje techniczne

Informacje ogólne i wskazówki

Działanie zaworów

Poziom jest stale wykrywany za pomocą popychacza, którego położenie przenoszone jest bezpośrednio na suwak zaworu. Zasilana sprężonym powietrzem poduszka pneumatyczna jest napełniana lub odpowietrzana zgodnie z położeniem suwaka. Poziom zadany ustawia się przez obrót radełkowanego pierścienia nastawczego. Trzy zawory pozwalają ustawić zarówno wysokość, jak i wypoziomowanie maszyny.

Działanie mechaniczno-pneumatycznych systemów regulacji poziomu

Za pomocą zaworów, przez szybkie napełnianie i odpowietrzanie, ciśnienie powietrza wewnątrz izolatorów jest dostosowywane do bieżącego obciążenia i automatycznie regulowane. Dzięki temu nawet przy zmiennym położeniu środka ciężkości zachowana jest najwyższa stabilność poziomu i skuteczność izolacji.

Dobór i konfiguracja układu

Układ regulacji poziomu składa się z co najmniej trzech zaworów mechaniczno-pneumatycznych i trzech poduszek pneumatycznych. Jeśli ze względów konstrukcyjnych lub obciążeniowych potrzeba więcej izolatorów, nadal pracuje się z trzema regulowanymi grupami — w przeciwnym razie układ byłby statycznie przesztywniony. Osiąga się to przez równoległe połączenie kilku poduszek w jedną grupę regulacyjną. Opcjonalnie przed zaworami regulacyjnymi montuje się dodatkową jednostkę przygotowania sprężonego powietrza.
