Wibroizolatory pneumatyczne

Gumowy miech pneumatyczny FAEBI-HD

Wzmocniony, dwukomorowy miech gumowy z regulowanym tłumieniem — do maszyn o dużych obciążeniach dynamicznych.

Opis

Charakterystyka

FAEBI-HD to wzmocniony gumowy miech pneumatyczny łączący gumowo-metalowe wiązanie ze wzmocnioną ścianką boczną i układem dwukomorowym. Służy do wysoce skutecznej izolacji drgań, udarów i dźwięków materiałowych maszyn, aparatury i agregatów.

Wnętrze podzielone jest na dwie komory (objętość obciążenia i tłumienia) połączone wężem. Zewnętrznie regulowany zawór dławiący steruje przekrojem przepływu, dzięki czemu można dostroić tłumienie do potrzeb. Taki układ znacznie redukuje wzmocnienie rezonansowe, a ruchy maszyny wyraźnie szybciej zanikają niż w konstrukcjach jednokomorowych. Zwiększona absorpcja energii chroni wytwarzane detale i zmniejsza zużycie narzędzi.

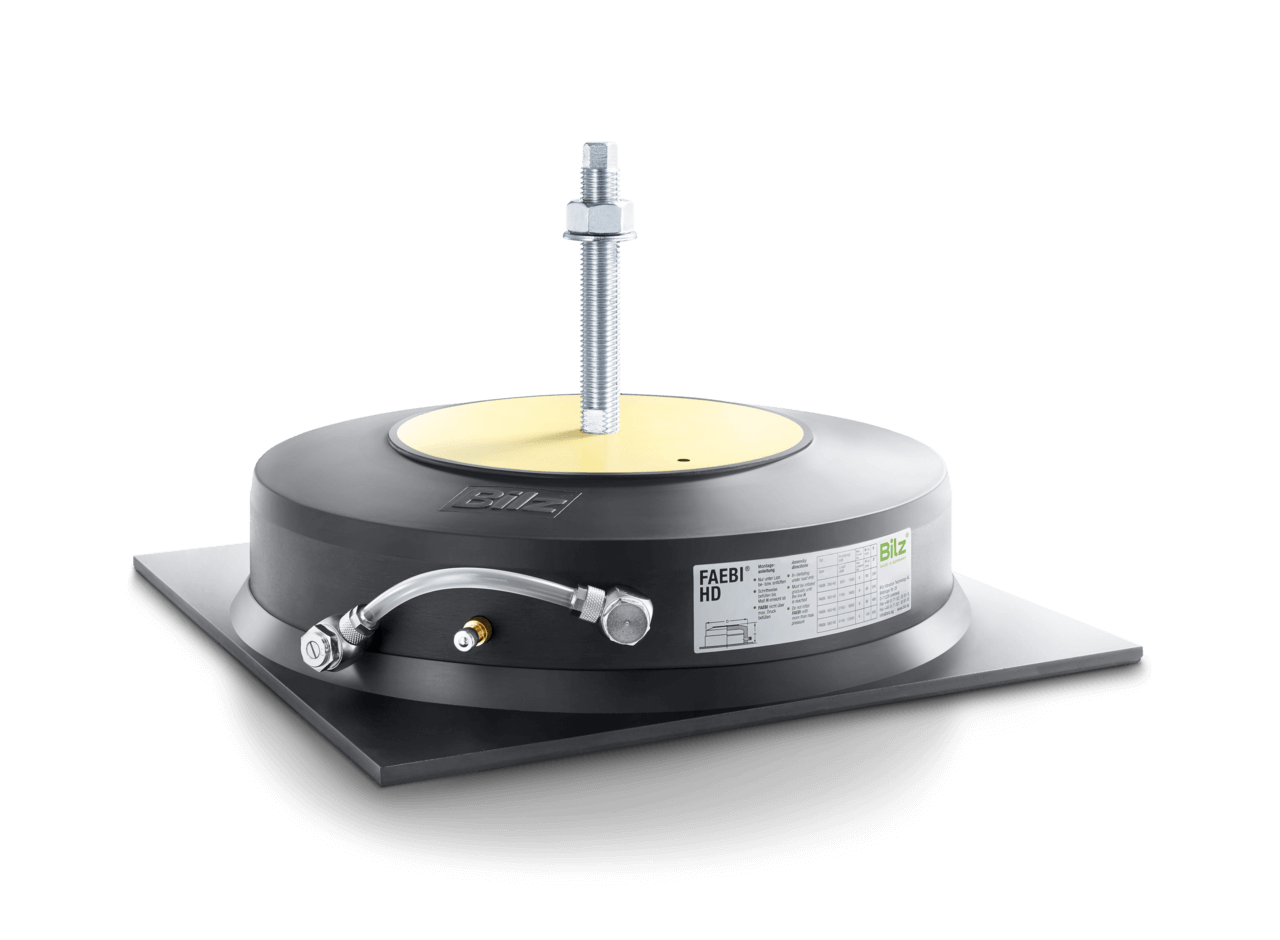

Gumowy miech pneumatyczny Bilz FAEBI-HD - wzmocniony wibroizolator z regulowanym tłumieniem

Dane techniczne

Parametry miecha FAEBI-HD

Konstrukcja	dwukomorowa, regulowane tłumienie (zawór dławiący)
Zakres nośności	6 250–115 000 N na izolator (zależnie od rozmiaru)
Poziomowanie / skok	do ±5 mm
Maks. ciśnienie powietrza	6–6,9 bar (zależnie od typu)
Zakres temperatur	−20 °C do +60 °C
Materiał	wiązanie elastomer-metal, wzmocnione ścianki boczne

Rozmiary i nośność

Rozmiar	Nośność na izolator
FAEBI 200-HD	6 250–15 000 N
FAEBI 300-HD	11 500–29 500 N
FAEBI 430-HD	27 500–66 000 N
FAEBI 580-HD	47 000–115 000 N

Przykładowe wymiary (200-HD Standard): wysokość robocza 89 mm, średnica zewnętrzna Ø 236 mm, rozstaw otworów Ø 130 mm, gwint M16. Dostępne osłony ochronne z gruntowanej blachy stalowej. Pomożemy dobrać rozmiar i ustawienie tłumienia do Twojej maszyny.

Potrzebujesz doboru wibroizolatora?

Pomożemy dobrać właściwy rozmiar miecha FAEBI-HD i ustawić tłumienie do Twojej maszyny i obciążenia.

→ Skontaktuj się ← Wszystkie wibroizolatory

Gumowy miech pneumatyczny FAEBI-HD — regulowane tłumienie dla dużej dynamiki

FAEBI-HD to wzmocniony, dwukomorowy gumowy miech antywibracyjny z regulowanym tłumieniem, który znacznie redukuje wzmocnienie rezonansowe i przyspiesza zanikanie ruchów maszyny. Dostępny w rozmiarach od FAEBI 200-HD do 580-HD o nośności do 115 000 N, sprawdza się pod maszynami o dużych obciążeniach dynamicznych. Oficjalnym przedstawicielem Bilz w Polsce jest firma EKKON z Olsztyna.
