Wibroizolatory pneumatyczne

Wibroizolator pneumatyczny BiAir ED-HE

Bardzo niskoczęstotliwościowy miech membranowy — izolacja drgań już od 1,7 Hz, do najbardziej wrażliwych urządzeń.

Opis

Charakterystyka

BiAir ED-HE to bardzo niskoczęstotliwościowy membranowy wibroizolator pneumatyczny (częstotliwość własna w kierunku pionowym 1,7 Hz) z precyzyjnie regulowanym stopniem tłumienia. Korpus wykonano z aluminium odlewanego.

Obniżona częstotliwość własna zapewnia jeszcze skuteczniejszą izolację mikrodrgań niż wersja standardowa — dlatego ED-HE stosuje się pod najbardziej wrażliwe urządzenia: współrzędnościowe maszyny pomiarowe (CMM), tomografy komputerowe, mikroskopy skaningowe i inną aparaturę precyzyjną. Dwukomorowy układ z regulowanym zaworem dławiącym pozwala ustawić tłumienie do 15%, a częstotliwość własna pozostaje niezależna od obciążenia.

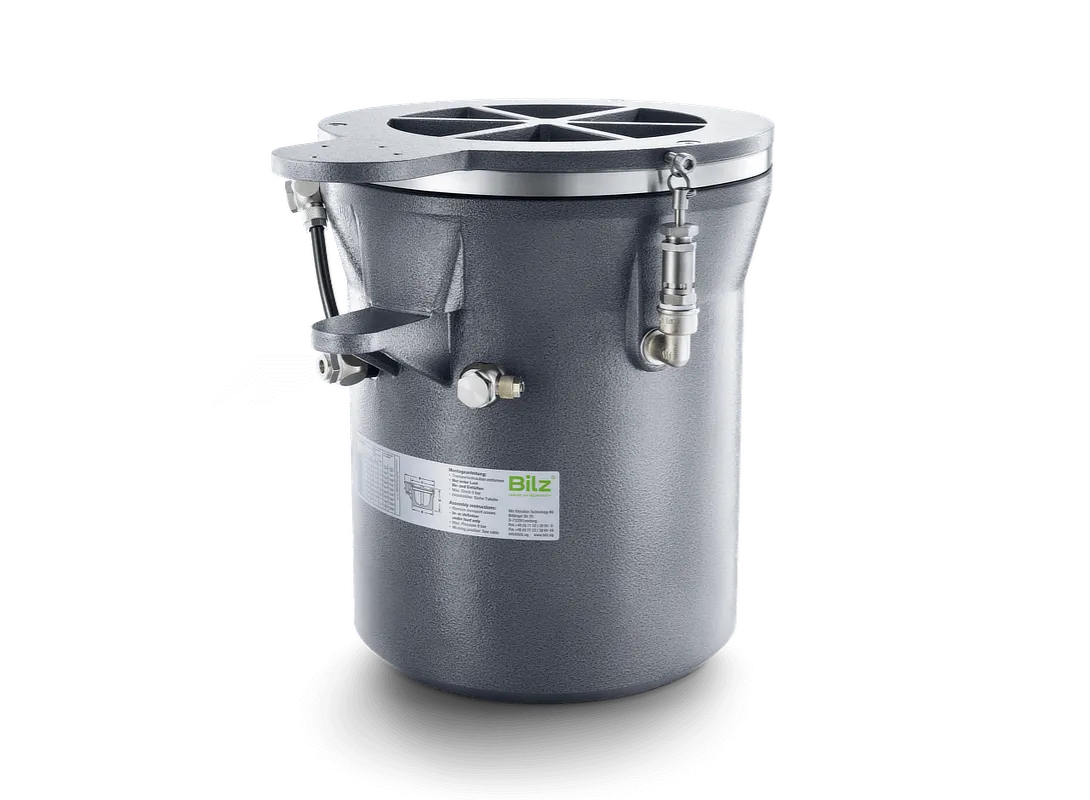

Wibroizolator pneumatyczny Bilz BiAir ED-HE - bardzo niskoczęstotliwościowa poduszka membranowa antywibracyjna

Dane techniczne

Parametry wibroizolatora BiAir ED-HE

Częstotliwość własna (pionowo)	1,7 Hz
Częstotliwość własna (poziomo)	2,8 Hz
Nośność	2 670–65 730 N przy 4 bar; 4 000–98 600 N przy 6 bar
Dostępne typy	0.5, 1, 1.5, 2, 2.5, 3, 4
Maks. wysokość robocza	307 mm
Skok	±2,5 do ±3,5 mm
Tłumienie	regulowane do 15%
Materiał	aluminium odlewane
Wykończenie	malowane proszkowo RAL 7037 (szarość pylista)
Zakres temperatur	−20 °C do +80 °C

Częstotliwość własna jest niezależna od obciążenia. Bardzo niska częstotliwość 1,7 Hz czyni ED-HE rozwiązaniem do izolacji odbiorczej najbardziej wrażliwych urządzeń pomiarowych i badawczych. Pomożemy dobrać typ do obciążenia i wymaganej izolacji.

Potrzebujesz doboru wibroizolatora?

Pomożemy dobrać właściwy typ i rozmiar wibroizolatora pneumatycznego do Twojej maszyny i obciążenia.

→ Skontaktuj się ← Wszystkie wibroizolatory

Wibroizolator pneumatyczny BiAir ED-HE — bardzo niska częstotliwość 1,7 Hz

BiAir ED-HE to membranowy wibroizolator antywibracyjny z aluminium odlewanego o bardzo niskiej częstotliwości własnej 1,7 Hz w kierunku pionowym. Tak skuteczna izolacja mikrodrgań predysponuje go do izolacji odbiorczej najbardziej wrażliwych urządzeń: współrzędnościowych maszyn pomiarowych (CMM), tomografów komputerowych i mikroskopów skaningowych. Oficjalnym przedstawicielem Bilz w Polsce jest firma EKKON z Olsztyna.
