Elektroniczne systemy poziomowania

System poziomowania EPPC

Półaktywna elektroniczno-pneumatyczna regulacja położenia w czasie rzeczywistym — dokładność ±10 µm.

Opis

Charakterystyka

EPPC (Electronic Pneumatic Position Control) to półaktywny elektroniczno-pneumatyczny system regulacji położenia, zapewniający optymalną wibroizolację maszyn wysokiej precyzji, wysokodynamicznych i wrażliwych na drgania maszyn pomiarowych, mikroskopów oraz maszyn testujących i produkcyjnych.

System można łączyć z 3 do 6 grupami regulacyjnymi membranowych miechów BiAir i sterować maksymalnie 6 stopniami swobody. Regulacja położenia w czasie rzeczywistym (sterowanie serwopneumatyczne) zapewnia dokładność produkcyjną ±10 µm oraz znaczne skrócenie ugięć i czasu osiadania przy dynamicznych zmianach obciążenia.

Elektroniczny system poziomowania Bilz EPPC - regulacja położenia w czasie rzeczywistym

Budowa systemu

Z czego składa się EPPC

EPPC łączy wysokowydajną elektronikę ze sterowaniem serwopneumatycznym. Zawory regulacji ciśnienia montuje się bezpośrednio przy miechach, aby zminimalizować straty w przewodach. System nie generuje zakłóceń elektromagnetycznych ani ciepła, dzięki czemu nadaje się do pomieszczeń czystych.

Zawory regulacji ciśnienia — jeden wysokowydajny serwozawór na każdy stopień swobody
Czujniki przemieszczenia — jeden na stopień swobody, rozdzielczość 0,76 µm
Czujniki ciśnienia — monitorowanie układu, rozdzielczość 0,36 mbar
Membranowe miechy BiAir — 3 do 6 grup regulacyjnych
Elektronika sterująca — przetwornik A/C 14-bit, 16-bitowy procesor sygnałowy, próbkowanie 1 kHz
Komunikacja — magistrala CAN (montaż nawet 20 m od jednostki), Ethernet, we/wy cyfrowe
Interfejs przeglądarkowy — konfiguracja, diagnostyka i monitoring

Schemat budowy elektronicznego systemu poziomowania Bilz EPPC - zawory, czujniki i miechy BiAir

Dane techniczne

Parametry systemu EPPC

Dokładność pozycjonowania	±10 µm
Sterowane stopnie swobody	do 6
Grupy regulacyjne miechów BiAir	3–6
Rozdzielczość czujnika położenia	0,76 µm
Rozdzielczość pomiaru ciśnienia	0,36 mbar
Częstotliwość próbkowania	1 kHz
Czas ugięcia / osiadania	ok. 0,4 s (vs 0,75 s w układach mechaniczno-pneumatycznych)
Obciążenie systemu	800–120 000 kg
Częstotliwość własna	1,2–2,5 Hz (pionowo), 2,2–2,8 Hz (poziomo)
Komunikacja	magistrala CAN / Ethernet, zdalne utrzymanie, wejścia/wyjścia cyfrowe
Środowisko pracy	do pomieszczeń czystych (clean room)

EPPC współpracuje z membranowymi wibroizolatorami pneumatycznymi BiAir, zarządzając ciśnieniem w każdej grupie podparcia niezależnie. Pomożemy dobrać konfigurację systemu do masy i dynamiki Twojej maszyny.

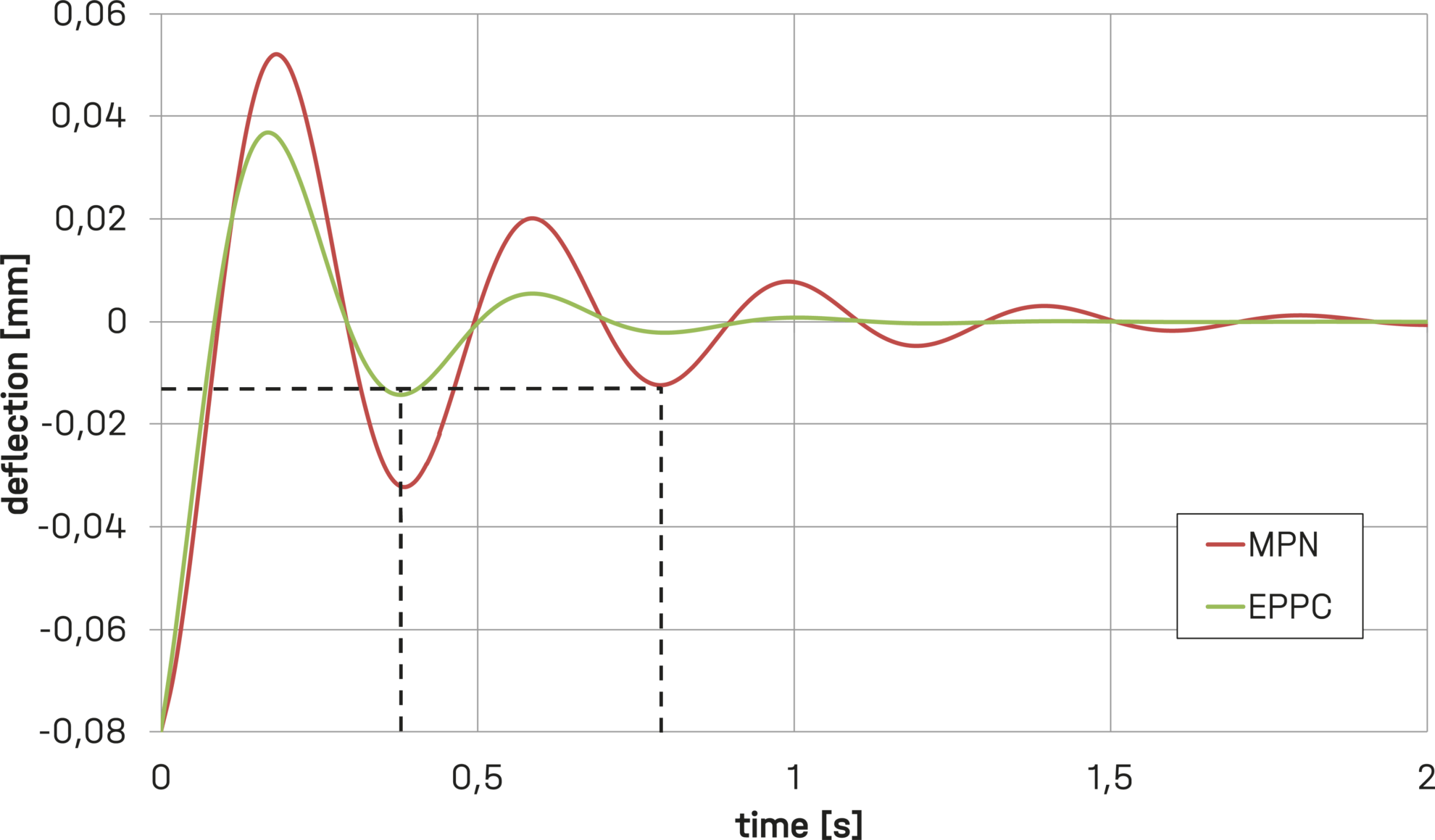

Wykres czasu osiadania - elektroniczny system poziomowania EPPC w porównaniu z mechaniczno-pneumatycznym MPN — Porównanie czasu osiadania po dynamicznej zmianie obciążenia. Przy ugięciu −80 µm mechaniczno-pneumatyczna regulacja MPN osiąga stabilne położenie (±15 µm) po ok. 0,75 s, a elektroniczny EPPC w ok. 0,4 s.

Zastosowania

Gdzie stosuje się EPPC

Motoryzacja

Stanowiska testowe silników i przekładni o dużej dynamice obciążeń.

Półprzewodniki

Maszyny produkcyjne i inspekcyjne, m.in. produkcja LCD oraz systemy pomiaru polaryzacji.

Metrologia przemysłowa

Ultraprecyzyjne współrzędnościowe maszyny pomiarowe (powtarzalna dokładność poniżej 1 µm).

Mikroskopia

Systemy mikroskopowe i aparatura precyzyjna w konfiguracjach wieloosiowych.

Budownictwo i architektura

Izolacja odbiorcza maszyn (np. szlifierek do uzębień) na fundamentach narażonych na drgania.

Badania i laboratoria

Odsprzęganie drgań stanowisk badawczych i wrażliwej aparatury laboratoryjnej.

Prezentacja

Zobacz, jak działa EPPC

Film Bilz prezentujący elektroniczny system regulacji poziomu w działaniu.

Potrzebujesz elektronicznego sterowania poziomem?

Dobierzemy system EPPC i konfigurację miechów BiAir do Twojego systemu wibroizolacji pneumatycznej.

→ Skontaktuj się ← Wszystkie systemy elektroniczne

System poziomowania EPPC — elektroniczna regulacja położenia dla maszyn antywibracyjnych

EPPC to elektroniczny system poziomowania do antywibracyjnego posadowienia maszyn na membranowych miechach pneumatycznych BiAir. Półaktywna, serwopneumatyczna regulacja położenia w czasie rzeczywistym steruje nawet 6 stopniami swobody z dokładnością ±10 µm, znacznie skracając czas osiadania przy zmianach obciążenia. Dzięki komunikacji przez magistralę CAN i Ethernet system umożliwia zdalne utrzymanie i pracę w pomieszczeniach czystych. Oficjalnym przedstawicielem Bilz w Polsce jest firma EKKON z Olsztyna.
