Elektroniczne systemy poziomowania

System poziomowania EPN

Zintegrowana elektroniczna regulacja poziomu pneumatycznego — zawory proporcjonalne, dokładność < ±0,01 mm.

Opis

Charakterystyka

EPN (Electronic Pneumatic Level Control) to elektroniczny system regulacji poziomu pneumatycznego do dynamicznych i wrażliwych na drgania maszyn pomiarowych, testujących i produkcyjnych. Dzięki inteligentnemu algorytmowi sterowania i zaworom elektronicznym o przepływie do 250 l/min ugięcia i czasy osiadania są znacznie mniejsze niż w mechaniczno-pneumatycznych regulacjach poziomu.

EPN zaprojektowano jako zintegrowany, centralny sterownik wraz z zaworami proporcjonalnymi, co minimalizuje miejsce i pracę montażową po stronie maszyny — podłącza się jedynie przewody do miechów powietrznych oraz kable czujników położenia. System obsługuje trzy niezależnie monitorowane i sterowane obwody regulacji (regulator PID) i jest dostępny z czujnikami stykowymi lub bezkontaktowymi (bezzużyciowymi).

Elektroniczny system poziomowania Bilz EPN - regulacja poziomu pneumatycznego z czujnikami bezkontaktowymi

Budowa systemu

Z czego składa się EPN

EPN to zintegrowany, centralny sterownik wraz z zaworami proporcjonalnymi. Po stronie maszyny podłącza się jedynie przewody do miechów powietrznych oraz kable czujników położenia, co minimalizuje miejsce i pracę montażową. Każda jednostka steruje trzema stopniami swobody.

Sterownik centralny — zintegrowany, z zaworami proporcjonalnymi
Trzy obwody regulacji — niezależne, z regulatorami PID
Pomiar wysokości — na każdy obwód, przetwarzanie 16-bitowe
Monitorowanie ciśnienia — każdego obwodu oraz zasilania powietrzem
Zawory proporcjonalne grzybkowe — przepływ do 250 l/min
Interfejs przeglądarkowy (WebVisu) — konfiguracja, wizualizacja i diagnostyka
We/wy cyfrowe — komunikacja z systemem nadrzędnym; opcjonalnie osobny interfejs magistrali
Stan bezpieczny — przejście w stan bezpieczny przy zaniku zasilania lub ciśnienia

Schemat budowy elektronicznego systemu poziomowania Bilz EPN - sterownik, zawory proporcjonalne, czujniki i miechy BiAir

Dane techniczne

Parametry systemu EPN

Dokładność powrotu (powtarzalność)	< ±0,01 mm
Obwody regulacji	3 (niezależnie monitorowane i sterowane, regulator PID)
Pomiar wysokości	przetwarzanie 16-bitowe na obwód
Zawory	proporcjonalne grzybkowe, przepływ do 250 l/min
Czujniki stykowe	zakres pomiarowy 12 mm / 24 mm
Czujniki bezkontaktowe	zakres pomiarowy 13 mm, bezzużyciowe, regulacja wstępna wysokości gwintem
Tłumienie pasywne	15% (z miecha powietrznego)
Współpraca	miechy membranowe BiAir; miechy gumowe FAEBI (z dodatkowym filtrem)
Interfejs	przeglądarkowy (WebVisu) do regulacji i diagnostyki, zdalne utrzymanie

Zintegrowana konstrukcja sterownika z zaworami proporcjonalnymi upraszcza montaż po stronie maszyny. Wymienne warianty czujników (stykowe lub bezkontaktowe) pozwalają dopasować rozwiązanie do wymagań dokładności i trwałości. Pomożemy dobrać konfigurację do Twojej maszyny.

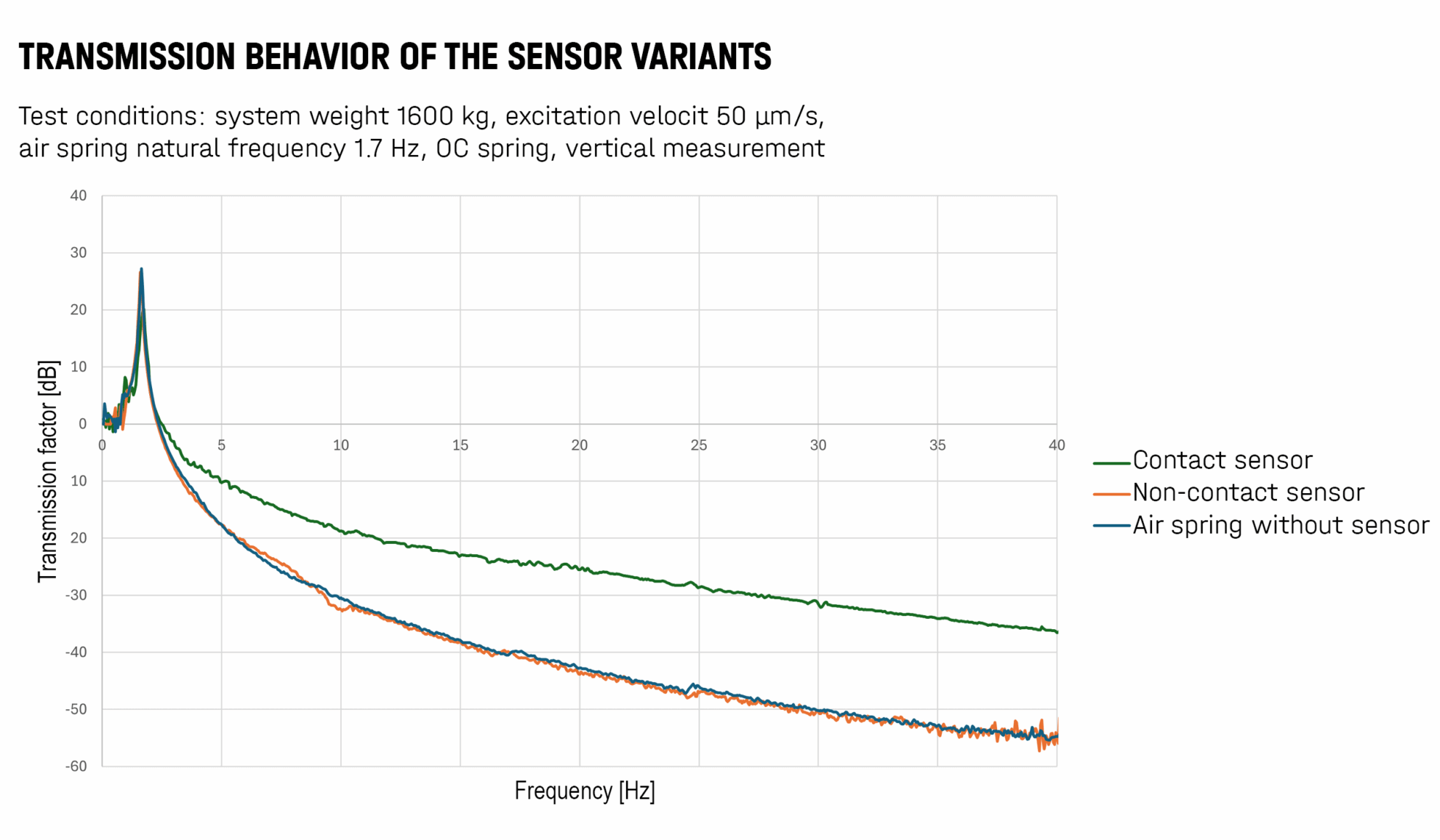

Wykres funkcji przenoszenia dla wariantów czujników systemu poziomowania EPN - czujnik stykowy i bezkontaktowy — Funkcja przenoszenia dla wariantów czujników. Czujnik bezkontaktowy lepiej zachowuje pierwotną charakterystykę miecha powietrznego niż czujnik stykowy, który może przenosić zakłócenia mechaniczne.

Warianty czujników

Czujnik stykowy czy bezkontaktowy

EPN dostępny jest z dwoma rodzajami czujników pomiaru wysokości — dobieranymi pod wymagania dokładności i trwałości.

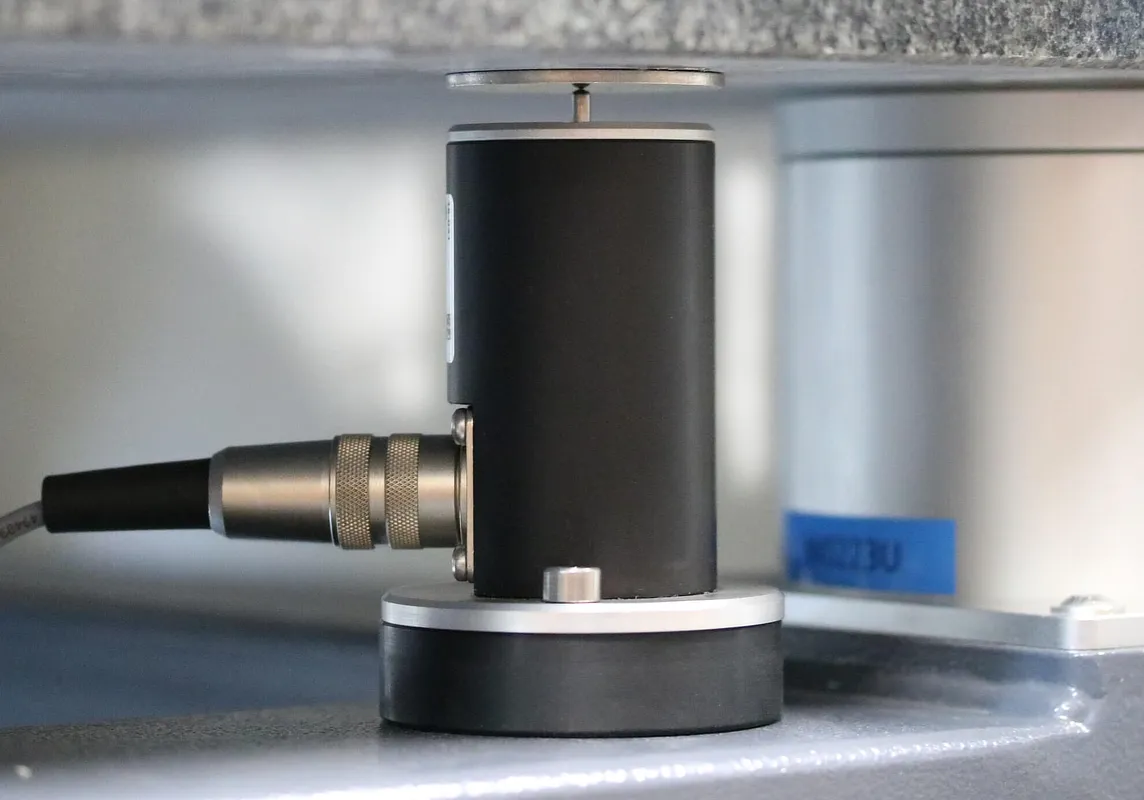

Czujnik stykowy

Pomiar wysokości elementem w kontakcie z powierzchnią. Zakres pomiarowy 12 mm lub 24 mm, dokładność powrotu < ±0,01 mm lub < ±0,02 mm. Prosty i sprawdzony, z czasem podlega zużyciu mechanicznemu.

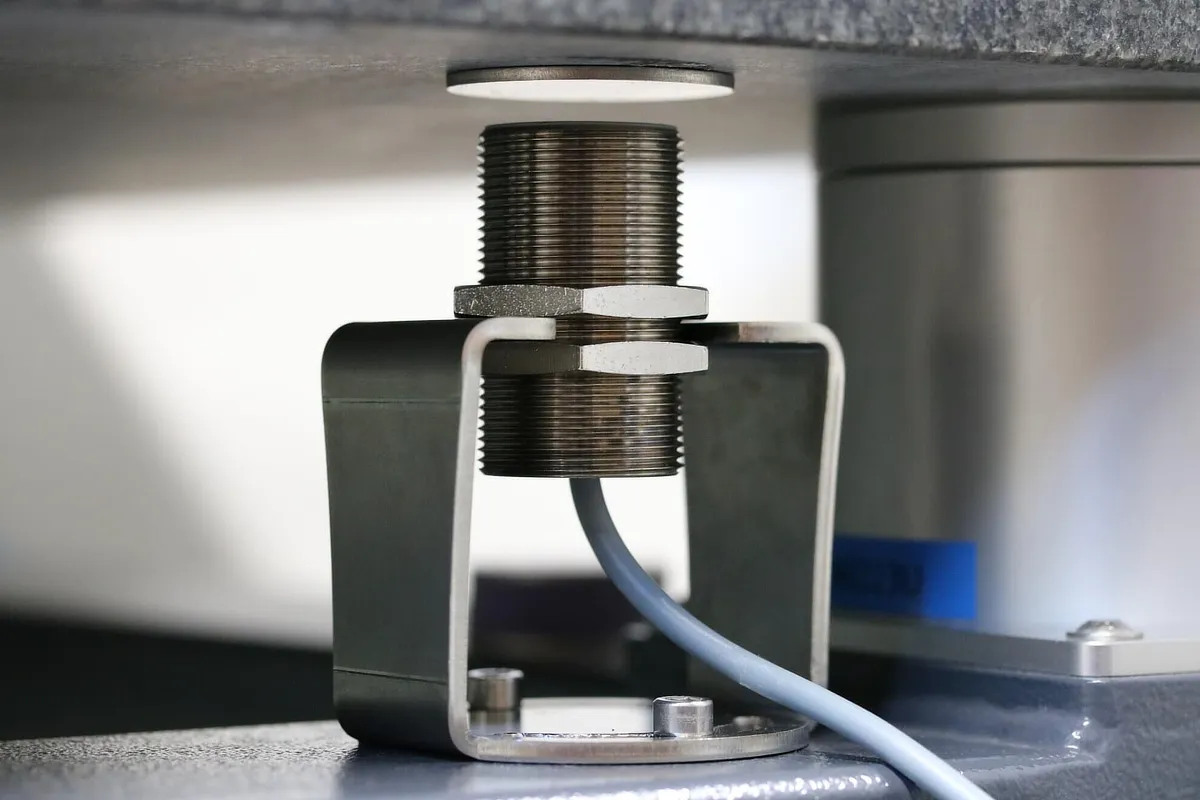

Czujnik bezkontaktowy

Bezzużyciowy pomiar bez kontaktu z maszyną. Zakres pomiarowy 13 mm, dokładność powrotu < ±0,01 mm, wstępna regulacja wysokości gwintem. Lepiej zachowuje pierwotną charakterystykę miecha.

Cecha	Czujnik stykowy	Czujnik bezkontaktowy
Kontakt z maszyną	tak	nie
Zużycie	tak	nie (bezzużyciowy)
Regulacja wysokości	nie	tak (gwint)
Zakres pomiarowy	12 mm / 24 mm	13 mm
Dokładność powrotu	< ±0,01 mm / < ±0,02 mm	< ±0,01 mm

Zastosowania

Gdzie stosuje się EPN

Maszyny produkcyjne i pomiarowe

Dynamiczne i wrażliwe na drgania maszyny pomiarowe, testujące i produkcyjne wymagające wysokiej dokładności poziomowania.

Motoryzacja

Stanowiska testowe silników — skuteczność izolacji ponad 75% (realizacja AVL).

Metrologia przemysłowa

Współrzędnościowe maszyny pomiarowe o powtarzalnej dokładności poniżej 1 µm (realizacja Hexagon).

Budownictwo i przemysł

Izolacja fundamentów szlifierek do uzębień oraz wibroizolowane platformy do posadowienia maszyn w ciasnych przestrzeniach.

Prezentacja

Elektroniczny system regulacji poziomu Bilz w działaniu

Film Bilz prezentujący elektroniczną, pneumatyczną regulację poziomu maszyn.

Potrzebujesz elektronicznego sterowania poziomem?

Dobierzemy system EPN i rodzaj czujników do Twojego systemu wibroizolacji pneumatycznej.

→ Skontaktuj się ← Wszystkie systemy elektroniczne

System poziomowania EPN — elektroniczna regulacja poziomu dla maszyn antywibracyjnych

EPN to elektroniczny system poziomowania do antywibracyjnego posadowienia maszyn na pneumatycznych miechach BiAir (oraz gumowych FAEBI z dodatkowym filtrem). Zintegrowany sterownik z zaworami proporcjonalnymi o przepływie do 250 l/min utrzymuje poziom z dokładnością powrotu poniżej ±0,01 mm w trzech niezależnych obwodach regulacji PID. Dostępne czujniki stykowe lub bezkontaktowe, a przeglądarkowy interfejs (WebVisu) umożliwia regulację, diagnostykę i zdalne utrzymanie. Oficjalnym przedstawicielem Bilz w Polsce jest firma EKKON z Olsztyna.
